รอบรู้เรื่องประเภทวงจรไฟฟ้าในบ้าน เข้าใจความแตกต่างให้ชัดเจน
การทำความเข้าใจวงจรไฟฟ้าในบ้าน เป็นสิ่งสำคัญที่ช่วยให้การติดตั้งระบบไฟฟ้าเป็นไปอย่างปลอดภัยและมีประสิทธิภาพ วงจรไฟฟ้าในบ้านประกอบด้วยประเภทต่าง ๆ ที่มีการใช้งานและการเชื่อมต่อที่แตกต่างกัน โดยบทความนี้จะเจาะลึกถึงประเภทของวงจรไฟฟ้าในบ้าน พร้อมอธิบายข้อดีและข้อเสียของ วงจรไฟฟ้าแบบขนานและแบบอนุกรม รวมถึงความแตกต่าง ความเหมาะสมในการเลือกใช้
ทำความรู้จัก แบบวงจรไฟฟ้าในบ้าน
วงจรไฟฟ้าในบ้าน คือระบบสำคัญที่เชื่อมโยงระหว่างแหล่งจ่ายพลังงานกับอุปกรณ์ไฟฟ้าต่าง ๆ ในบ้าน เพื่อให้การใช้งานไฟฟ้าเป็นไปได้อย่างปลอดภัย
วงจรไฟฟ้า หมายถึงเส้นทางที่กระแสไฟฟ้าไหลผ่าน ซึ่งอาจประกอบด้วยส่วนต่าง ๆ เช่น แหล่งจ่ายไฟ ตัวนำไฟฟ้า สวิตช์ ตัวต้านทาน และหลอดไฟ โดยออกแบบมาเพื่อให้กระแสไฟไหลต่อเนื่องและส่งพลังงานไฟฟ้าไปยังอุปกรณ์
หลักการทำงานของวงจรไฟฟ้าในบ้าน
ระบบไฟฟ้าในบ้านมีองค์ประกอบหลักที่สำคัญ คือ การออกแบบวงจรไฟฟ้าในบ้าน ที่เชื่อมโยงแหล่งจ่ายพลังงานและอุปกรณ์ไฟฟ้า โดยวงจรไฟฟ้าในบ้านสามารถแบ่งออกเป็นสองประเภทหลักคือ วงจรขนานและวงจรอนุกรม ซึ่งหลักการทำงานของแต่ละประเภทขึ้นอยู่กับวิธีการเชื่อมต่อและการไหลของกระแสไฟฟ้า

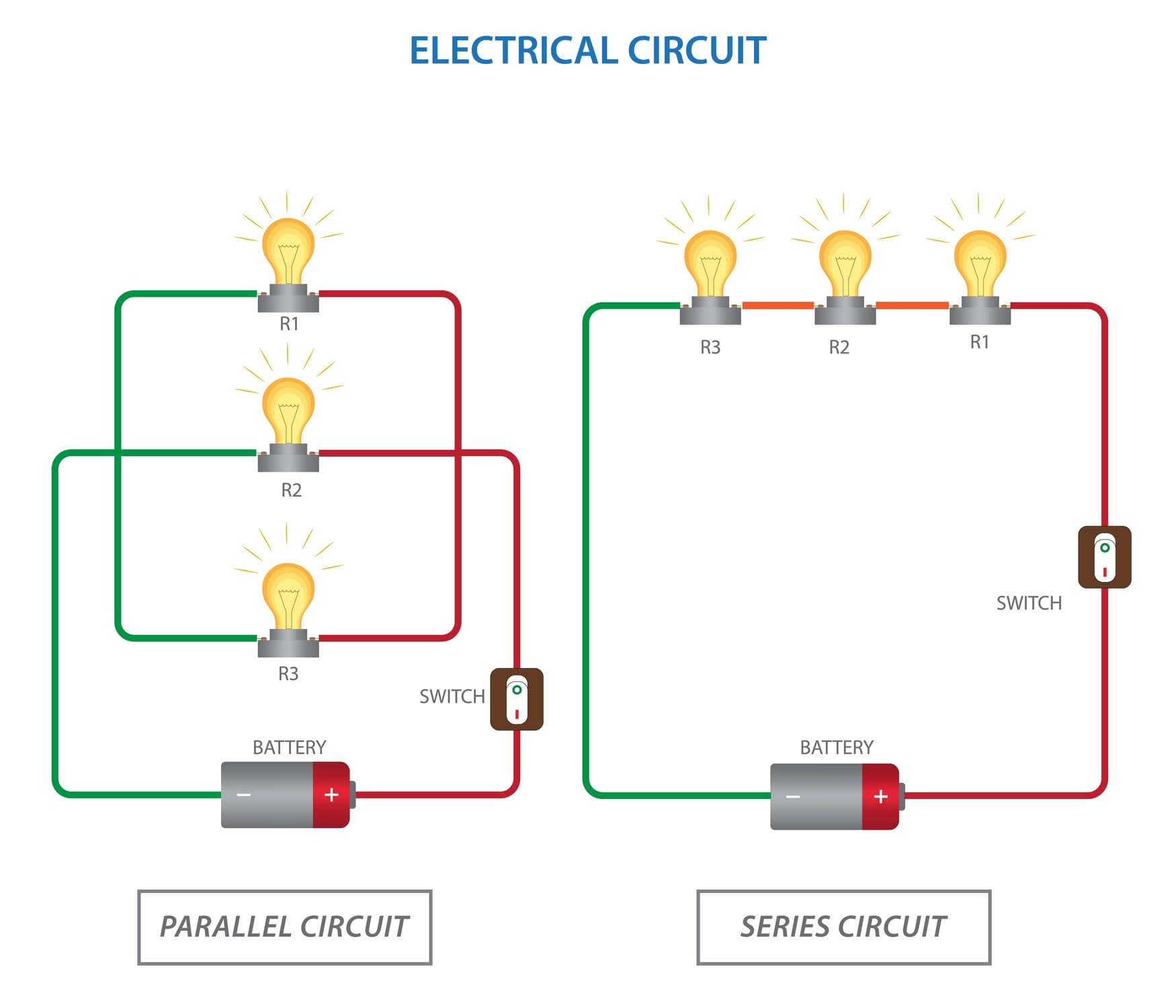

- วงจรไฟฟ้าแบบขนาน (Parallel Circuit) : กระแสไฟฟ้าจะแบ่งออกเป็นหลายเส้นทางไปยังอุปกรณ์แต่ละตัว และจะได้รับแรงดันไฟฟ้าเท่ากัน แต่กระแสไฟฟ้าจะไหลผ่านแต่ละเส้นทางตามความต้านทานของอุปกรณ์นั้น ๆ การทำงานในวงจรขนานช่วยให้การใช้งานอุปกรณ์ไฟฟ้าแต่ละตัวไม่ขึ้นอยู่กับอุปกรณ์อื่น ๆ และอุปกรณ์ที่ชำรุดจะไม่ทำให้วงจรทั้งหมดหยุดทำงาน
- วงจรไฟฟ้าแบบอนุกรม (Series Circuit) : ในวงจรประเภทนี้กระแสไฟฟ้าจะไหลผ่านอุปกรณ์ทุกตัวในลำดับเดียว หากอุปกรณ์ใดในวงจรเสียหาย จะส่งผลให้วงจรทั้งหมดหยุดทำงาน โดยกระแสไฟฟ้าจะไม่สามารถไหลได้ในวงจร นอกจากนี้ แรงดันไฟฟ้าที่จ่ายให้แต่ละอุปกรณ์จะแบ่งตามค่าความต้านทานของอุปกรณ์นั้น ๆ
ข้อดี-ข้อเสียของวงจรไฟฟ้าในบ้าน
ทั้งวงจรไฟฟ้าแบบขนานและวงจรไฟฟ้าแบบอนุกรม ต่างก็มีข้อดีและข้อเสียที่แตกต่างกันออกไป ซึ่งการทำความเข้าใจในส่วนนี้ จะช่วยให้คุณสามารถเลือกประเภทวงจรที่ตอบโจทย์ความต้องการใช้งานได้อย่างเหมาะสม
วงจรไฟฟ้าแบบขนาน (Parallel Circuit)
ข้อดี
- ความเสถียรในการทำงาน : ทุกอุปกรณ์ในวงจรจะได้รับแรงดันไฟฟ้าที่เท่ากัน ทำให้อุปกรณ์ทำงานได้เต็มประสิทธิภาพ
- การทำงานอิสระ : หากอุปกรณ์ใดเสียหาย อุปกรณ์ที่เหลือยังสามารถทำงานได้ตามปกติ
- ความสะดวกในการใช้งาน : เหมาะสำหรับระบบไฟฟ้าในบ้านที่มีอุปกรณ์หลายตัว เช่น ระบบไฟส่องสว่าง เพราะไม่ต้องกังวลว่าอุปกรณ์ตัวอื่นจะหยุดทำงานหากอุปกรณ์ตัวหนึ่งเกิดปัญหา
ข้อเสีย
- ต้นทุนสูง : ต้องใช้สายไฟมากกว่าวงจรไฟฟ้าแบบอนุกรม ซึ่งจะเป็นการเพิ่มต้นทุนในการติดตั้ง
- ความซับซ้อนในการติดตั้ง : การเดินสายไฟต้องใช้ความระมัดระวังและการวางแผนที่ดี เพื่อให้การเชื่อมต่อปลอดภัย
วงจรไฟฟ้าแบบอนุกรม (Series Circuit)
ข้อดี
- ใช้งานง่าย : วงจรอนุกรมติดตั้งได้ง่ายและไม่ต้องใช้วัสดุหรือสายไฟเยอะ
- ต้นทุนต่ำ : เนื่องจากไม่ต้องใช้สายไฟจำนวนมาก จึงช่วยลดต้นทุนในการติดตั้ง
- ความปลอดภัย : หากมีการใช้ฟิวส์ในวงจร สามารถตัดกระแสไฟฟ้าได้เมื่อวงจรเกิดปัญหา
ข้อเสีย
- กระแสไฟฟ้าจำกัด : เนื่องจากกระแสไฟฟ้าต้องไหลผ่านอุปกรณ์ทุกตัวในลำดับเดียว หากอุปกรณ์ตัวใดเสียหาย จะส่งผลให้วงจรทั้งหมดหยุดทำงาน
- แรงดันไฟฟ้าถูกแบ่ง : แรงดันไฟฟ้าจะแบ่งตามความต้านทานของอุปกรณ์ ทำให้บางอุปกรณ์ไม่ได้รับแรงดันเต็มที่
ความแตกต่างระหว่างวงจรขนานและวงจรอนุกรม
1. การทำงานในเชิงไฟฟ้า
- วงจรไฟฟ้าแบบขนาน : กระแสไฟฟ้าในวงจรขนานจะแบ่งออกเป็นหลายเส้นทาง โดยกระแสไฟจะไหลผ่านแต่ละอุปกรณ์ในสายที่แยกกัน หากอุปกรณ์ใดเสีย กระแสไฟฟ้าจะยังสามารถไหลผ่านอุปกรณ์อื่น ๆ ได้อย่างต่อเนื่อง
- วงจรไฟฟ้าแบบอนุกรม : กระแสไฟฟ้าในวงจรอนุกรมจะไหลผ่านอุปกรณ์ทุกตัวในสายเดียว หากอุปกรณ์ใดเสียหาย การไหลของกระแสไฟในวงจรทั้งหมดจะหยุดลง
2. ความแตกต่างในการจ่ายพลังงาน
- วงจรไฟฟ้าแบบขนาน : แรงดันไฟฟ้าในแต่ละสาขาของวงจรมีค่าเท่ากับแรงดันของแหล่งจ่ายไฟ เช่น หากแหล่งจ่ายมีแรงดันไฟ 220 โวลต์ อุปกรณ์ทุกตัวในวงจรขนานจะได้รับแรงดันไฟ 220 โวลต์
- วงจรไฟฟ้าแบบอนุกรม : แรงดันไฟฟ้าจากแหล่งจ่ายจะถูกแบ่งระหว่างอุปกรณ์ต่าง ๆ ตามค่าความต้านทานของแต่ละอุปกรณ์ ซึ่งหมายความว่าแรงดันไฟฟ้าที่แต่ละอุปกรณ์ได้รับอาจไม่เท่ากัน
3. ความเสถียรและความปลอดภัย
วงจรแบบขนาน
- ความเสถียร : หากมีอุปกรณ์ตัวใดเสียหาย อุปกรณ์ตัวอื่นจะยังคงทำงานต่อได้
- ความปลอดภัย : ความเสถียรของวงจรช่วยลดความเสี่ยงจากอุปกรณ์เสียหาย ทำให้เหมาะสำหรับระบบที่มีการใช้งานหลายอุปกรณ์ เช่น ระบบไฟส่องสว่างในบ้าน
วงจรแบบอนุกรม
- ความเสถียร : หากมีอุปกรณ์ตัวใดตัวหนึ่งเสียหาย วงจรทั้งหมดจะหยุดทำงาน ซึ่งอาจไม่เหมาะกับระบบที่ต้องการความต่อเนื่อง
- ความปลอดภัย : การเชื่อมต่อที่ต่อเนื่องอาจเพิ่มความเสี่ยงจากการเกิดความร้อนสูงในตัวต้านทาน
การเข้าใจวิธีต่อวงจรไฟฟ้าในบ้านให้ถูกต้องและเหมาะสมกับการใช้งาน นับเป็นสิ่งสำคัญสำหรับความปลอดภัย เริ่มต้นการติดตั้งวงจรไฟฟ้าได้อย่างมั่นใจ พร้อมเลือกซื้อสายไฟ THW ราคาดี ที่มีคุณภาพจาก STS Thonburi แหล่งจำหน่ายสายไฟครบวงจร ที่คุณสามารถไว้วางใจได้ สั่งซื้อพร้อมบริการจัดส่งทั่วประเทศ สอบถามเพิ่มเติมได้เลย !
แหล่งอ้างอิง
- Introduction to Series, Parallel and Series-Parallel Connections. สืบค้นเมื่อวันที่ 6 ธันวาคม 2567 จาก https://www.electricaltechnology.org/2015/03/parallel-connection-is-preferred-over-series.html
